前置为展亭V02变更登记。本篇不把“两个物体看着没碰”当作通过，而是建立坐标区间、净空尺寸链和检查切面。净空数值是本次练习的指定条件；不用于替代具体项目的通行或消防要求。

01 · 统一外墙、内墙和净空的测量基准

V02外边x=3000至9600，墙厚200，室内净宽是6200，即内边3200至9400。绿轴内边3200至6800，净深3600。给西侧柜体定义x=3200至3800、y=4000至6000、高2100，底z=600。中岛定义x=5000至6800、y=4000至5200、高900，底同为600。所有家具独立成组放在FITOUT内。

02 · 先用尺寸链证明没有漏算墙厚

在y=4500截线上，从西到东依次为柜深600、通道1200、中岛宽1800、东侧余量2600，合计6200。加两侧墙厚各200才得到外宽6600。用尺寸工具标净空时点取柜体与中岛实体边，不要点标签边框或包围框。若总和为6600却漏掉墙厚，说明把外边与内边混用了。

03 · 引入一处故障，建立定位过程

在副本把中岛西边从5000改为4900，东边仍6800，中岛宽变1900。西通道减至1100，低于本题指定1200；并没有实体相交，但已经是约束冲突。记录期望1200、实测1100、差值100、影响对象ID。恢复西边5000后重测，不要仅把尺寸文字手改为1200。

04 · 用高度区间区分投影重叠与碰撞

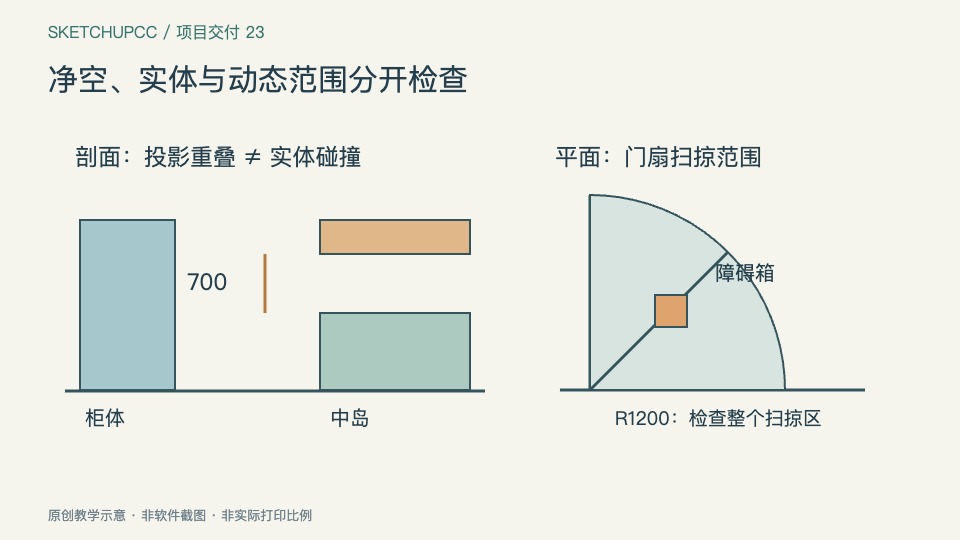

设一个吊柜在x=5000至6800、y=4000至4500，底z=2200、顶z=2600。它与中岛平面投影重叠，但中岛顶z=1500，两者竖向净距700，并未碰撞。沿y=4250作剖面检查该关系。若吊柜下移800，底变1400，则与中岛高度重叠100；将三轴区间均有重叠作为简单长方体碰撞依据。复杂斜面仍需更精细的剖切或交线分析。

05 · 门扇用扫掠范围检查动态占用

在南内墙设置门铰点(x=4400,y=3200)，门扇长1200，关闭方向沿正红轴，向室内旋转90度。以铰点画半径1200的四分之一圆，建立独立检查组。把障碍箱放在x=4800至5000、y=3600至3800，高800、底600；其最近角距铰点约566，小于1200，且处于开启象限，因此会进入扫掠区。闭门截图看不见此冲突。圆弧分段会产生近似，临界接触须用数值或加密检查。

06 · 保存可复现的故障场景

记录PLAN-CLEAR、SEC-CAB和DOOR-SWEEP三个检查场景。剖面应置于能看到两对象的共同父级，避免切面只切了一个子组。给故障记录写坐标与对象名，不能只画红圈说“这里不对”。剖面填充只帮助读图，不是实体检测器；隐藏检查组后，验收时要重新启用相应标签并更新场景。

07 · 验收必须同时闭合三类证据

平面证据为6200净宽尺寸链，剖面证据为700竖向净距，动态证据为门扫掠区清空。把障碍箱移到四分之一圆之外后，再验证门扇0度、45度、90度及中间扫掠范围，不能只检查终点。提交一张故障表和三张带尺度截图；每次修复都写实际复测值及日期，未测项保留待检。

08 · 进阶：把测量余量纳入报告

给柜体面增加20厚饰面，要求1200净通道不变；柜体东边变3820后，中岛西边至少到5020。若中岛整体东移20，新东侧余量为2580，尺寸链仍为6200。列出饰面、移动与图纸尺寸三项影响，解释为何模型粗块的1200不能证明完成饰面后仍合格。下一篇将研究简化模型时哪些检查对象必须保留。
